過電壓抑制柜（簡稱SDP）適用于3~35kV電力系統中，用來對電網中出現的各種過電壓進行限制，可提高電網運行的安全性和供電的可靠性。該裝置可取代過去常用PT電壓互感器柜。
過電壓抑制柜功能：
1.具有電壓互感器柜的所有功能。
2. 過電壓抑制柜在正常運行時，柜內微機保護裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，微機保護裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的接點信號進行報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。
3. 我國3~35kV系統中存在以下幾種過電壓：斷路器動作過程中產生的操作過電壓、電容元件和非線性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整的保護方案，從而會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，系統本身的復雜性對過電壓裝置的選擇有著重要的影響，對于不同的系統，選擇過電壓保護時需考慮系統輸電線路的類型，輸配電線路的網絡結構，負載的性質和系統的接地方式等等。
針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護裝置來全面抑制各種類型的系統過電壓，且這些不同廠家生產的過電壓保護產品，因保護特性不能相互匹配，而無法徹底有效的抑制系統過電壓。
過電壓抑制柜就是針對目前中壓系統過電壓防治的現狀而研制的，該柜可消除系統中過電壓保護元件及裝置的保護死區，優化系統過電壓的保護特性。
過電壓抑制柜內采用我公司研制生產的專用元件—尖峰過電壓吸收器，能夠有效平緩過電壓的上升前沿并削平電壓尖峰，并能夠耐受過電壓產生的超大能量，該專用元件與本公司生產的過電壓保護器及抑制柜的保護特性相匹配，可以全面消除系統過電壓保護的死區。
過電壓抑制柜在正常運行時，柜內智能微機裝置實時不間斷的檢測PT提供的電壓信號，一旦系統發生PT斷線、過電壓、欠壓、失壓、諧振、金屬接地、弧光接地等故障時。智能微機裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT二次過電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號。裝置可以實現遠程通訊和數據保護等功能。
同時抑制柜可以加裝微機消諧、小電流接地選線、智能操控等裝置，實現了一機多能，節省了現場有限的空間。
過電壓抑制柜主要元器件及其作用
1、專用電壓互感器
雙迪公司電壓互感器采用專用抗飽和PT，可以最大可能地避免鐵磁諧振。在運行中給被保護系統提供二次電壓和輔助二次電壓信號。
2、專用抑制柜控制器SDP-ZK
裝置根據電壓互感器提供的信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，微機保護裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通訊和數據保護等功能。
3、過電壓保護器SDB
該過電壓保護裝置采用特制的氧化鋅閥片，能夠大大降低殘壓值，將相對地和相與相之間的各種過電壓限制在設備絕緣允許的較低的水平。
4、高壓隔離開關
用來控制抑制柜的投入和退出，在抑制柜需要檢修或調試時，與系統隔離并形成明顯的斷開點。
產品特點：
1、抑制柜是根據不同用戶的系統參數進行設計生產；
2、消除系統過電壓保護的死區；
3、吸收大能量的系統過電壓；
4、取代了PT柜，性價比高；
5、實時監控系統狀態，對出現的異常運行狀態做出準確判斷，并及時輸出相應的開關量接點信號，用于報警；
6、工業標準的RS485通訊接口，可以向上位機傳送系統的運行狀態；
7、故障追憶功能，顯示最近20次歷史故障記錄；
8、具有良好的電磁兼容性，適合在強電磁干擾的復雜環境中應用；
9、雙硬件看門狗電路確保軟件運行的可靠性；
10、中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。
過電壓抑制柜的適用范圍
該抑制柜適用于發電、變電和用電企業的3～35KV電力系統，并可替代電壓互感器柜、專用避雷器柜等。
抑制柜的適用范圍廣，技術先進，運行可靠?？蓮V泛運用于我國水泥、電力、冶金、化工、煤炭和石油等行業的3-35KV配電網中。
同時安徽恒凱電力設備制造有限公司產品質量優，售后服務好，故障率較低，貴廠可以放心使用。

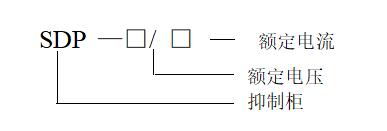

型號含義

技術數據
額定電壓(最高電壓)（kV）：6(7.2)、10(12)、35(40.5)
額定頻率（Hz）：50
控制器參數：
電源電壓：AC/DC 220V±10%
通訊接口：RS485或  RS232
通訊協議：MODBUS

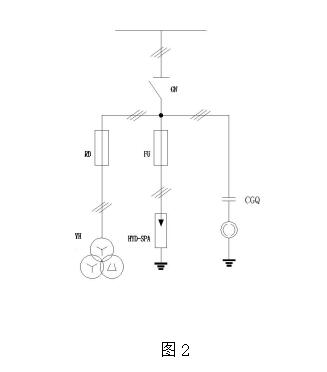

裝置的一次原理接線圖
裝置的一次原理接線如圖2所示。該圖可作為本裝置的圖標，表示在電氣一次系統接線圖中。

使用條件
環境溫度：-10℃ ~ +60℃
大氣壓力：80 ~ 110 kPa
空氣相對濕度：90%（25℃）、50%（40℃）
海拔高度：＜1000m，特殊情況可達4000m。
安裝地點應具有防御風、雨、沙和防塵設施。
使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸氣及含有較嚴重霉菌存在。
結構、外形及安裝尺寸
整套裝置為固定式開關柜，外型尺寸可根據用戶要求加工，6kV（或10kV）仿GZS1柜子結構，對6kV、10kV的柜體，考慮今后用戶檢修方便，寬度一般不小于1000，對于35kV柜體，寬度一般不小于1800；深度和高度可以按照與其并柜的柜體尺寸來定。
